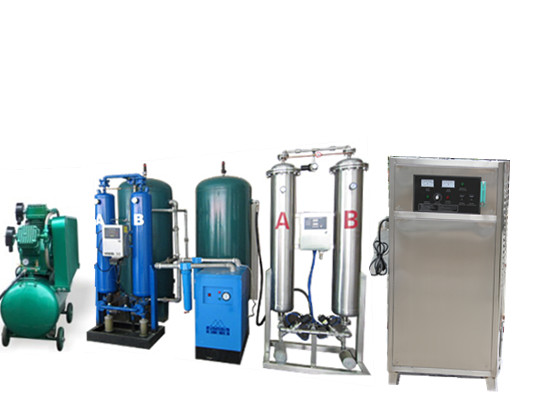

 佳環YT-019-300G臭氧系統（氧氣源分離式） 1、臭氧發生器技術參數及報價（見附表） ![P0$@J8K9(7OA%7}K(GL]WUG.png](/upload/image/20141202/1417507387933789.png "1417507387933789.png")

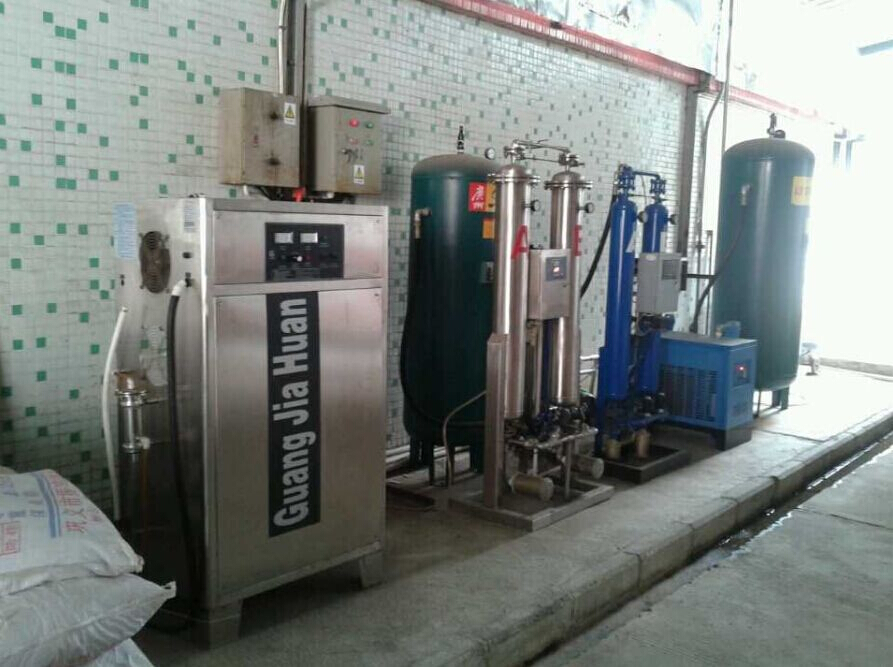

現場圖： ![J_2Z717FK)I3])N%TX%I`FH.jpg](/upload/image/20141202/1417507404736790.jpg "1417507404736790.jpg")
2、環境條件及設計條件 2.1 氣源條件 臭氧發生器使用氧氣源（臭氧發生器自帶制氧機，利用環境空氣制成氧氣供臭氧發生器使用）。 2.2 電源條件 220V 50Hz 整套臭氧系統設備要求負荷3kW 3、臭氧發生器設計、制造和檢驗標準 3.1 臭氧發生器設計、制造標準 臭氧發生器嚴格按照以下標準設計制造： 3.1.1、中華人民共和國城鎮建設行業標準CJ/T3028.1-1994《臭氧發生器》； 3.1.2、國家環境保護總局中國環境保護產品認定技術條件HCRJ058-1999《臭氧發生器》； 3.2 臭氧發生器檢驗標準 3.2.1、中華人民共和國城鎮建設行業標準CJ/T3028.2-1994《臭氧發生器臭氧濃度、產量、電耗的測量》； 4、技術方案 基本設計數據 原料氣 空氣（系統自帶制氧機）臭氧產量（≥93％純臭氧） 臭氧濃度 85～120mg/L 300g/h 5、系統總體說明 本系統配套產量300g/h的臭氧發生器1臺，采用氧氣源，外置無油空壓機、吸附干燥機、冷干機、精密過濾器、儲氣罐、制氧機、氧氣儲氣罐等組成。 6、產品特點及性能說明 ◆先進的電暈放電技術 ◆最優化的機械設計 ◆先進的IGBT供電單元 ◆低諧波污染 ◆低能耗 ◆臭氧濃度高、結實耐用 ◆結構緊湊 ◆低維護工作量 ◆自動化界面控制 ◆放電體 臭氧放電室采用石英管放電體，該放電體臭氧產量大，臭氧濃度高，能最大程度的發揮電源系統和冷卻系統的功能，是大產量高濃度臭氧發生器的關鍵。 7、臭氧系統機組概況、安裝條件及注意事項 7.1、室內應有無易燃易爆氣體及導電粉塵。禁止安裝在氨氣易泄露或有發生爆炸危險的危險區域 7.2、室內有220v/50Hz交流電源。部分臭氧設備同時需要用到380V/50Hz交流電源 7.3、環境溫度要求：-10℃-33℃ 7.4、環境適度要求：≦55％ 7.5、放置本機的地面要求平整，注意將設備平穩放在地上或支架上 7.6、設備安裝時保持設備工作環境通風及空氣干燥，該空間須安裝風扇或空調 附表：臭氧發生器技術參數及報價： 供貨范圍一覽表： 序號 | 項目名稱 | 型號/規格 | 數量 | 備注 | 1. | 300g/h臭氧發生器 | YT-300A | 1臺 |
|
| 不銹鋼機箱 | 700*500*1430mm | 1套 |
| 制氧系統 | ZL-60L | 1套 |
| 臭氧啟動電源 | JH-300SB | 1套 | 帶保護式 | 臭氧放電室 | JH-300OP | 1個 | 金屬石英管 | 散熱系統 | JH-300SR | 1套 |
| 電、氣控制系統 | JH-500C | 1套 |
| 活塞空氣壓縮機 | 11kw | 1臺 | 外置 | 吸附干燥機 | 10p | 1臺 | 外置 | 冷凍干燥機 | 7.5p | 1臺 | 外置 | 精密過濾器 |
| 2個 | 外置 | 儲氣罐 | 0.3m3 | 2個 | 外置 |
| 制氧機 | 60L | 1臺 | 外置 |
| 氧氣儲罐 | ￠20*80cm | 1個 | 外置 | 2 | 維護、操作手冊 | YT-300A | 1套 |
|
主要技術參數表
產品名稱 | 臭氧發生器 | 臭氧產量 | 300g/h | 產品型號 | YT-300A | 臭氧濃度 | 85~120mg/L | 輸入電源 | AC220V/50Hz | 氧氣流量 | ≥60L/min | 輸入功率 | 3KW | 冷卻方式 | 水冷卻 | 機箱材料 | 不銹鋼 | 接口尺寸 | RC1/2或RC1/4寸 | 外形尺寸 | 700×500×1430mm |
|
|
售后服務 1．設備質保期 設備保修期為設備出廠之日起一年保修，終身維護； 2．操作、維修人員的培訓 免費安排業主方操作、維護人員培訓，達到：M3 ①操作人員能熟練操作設備； ②維修人員需掌握設備的日常維護和維修工作。 3．用戶走訪 在保修期內不少于一次；檢查設備運行狀況，給用戶提供合理化建議。 4．故障排除 ①接到用戶設備出現故障的信息后，當日給用戶明確答復； ②接到服務電話后，本市4小時到達現場，省內其他地市48小時到達現場，省外地市在72小時內可到達用戶現場，檢修設備保證用戶正常使用。 5．其他服務 ①建立用戶電腦檔案，有專用軟件協助用戶進行設備管理； ②定期提醒用戶更換易損件，檢查設備及注意事項。 6．質量承諾： ①所提供設備滿足貴公司使用的要求，在保證設備滿足所提供技術文件質量指標的前提下，保證設備的安全性、可靠性、穩定性。 ②供方向需方保證：如因設計、制造上的缺陷和材料上的不良而使設備發生故障，供方為需方免費修理并更換新損壞零件，期限為設備出廠之日起一年保 修期內。 ③在正常的使用情況下，整機設備使用壽命為10年。 ④不受設備改型而影響配件的供應，保質期外終生以最優惠的價格為用戶提供該設備的配件。在保修期內發生下列情況之一者，不屬于免費維修范圍： A、環境過于潮濕或機器結構內部進水而導致產品損失 B、擅自改動產品結構而導致產品損壞 C、因自然災害或其它不可抗力而導致產品損壞 D、因操作不當導致機器出故障。
|
