200克氧氣源臭氧發生器配置列表（帶制氧機）

（一體式高濃度）

一：YT—017 200克臭氧發生器：

（一）、產品組成：100G電源模塊          （2個）

  100G脫羥石英管臭氧發生管              （2支）

空氣分離器分子篩（制氧單元）           （4個）

             外置無油空壓機            （1臺）

             精密濾水系統              （2個）

外置冷干機                （1臺）

儲氣罐                    （1臺）

電流表                   （1個）

電壓表                   （1個）

交流接觸器                （1個）

氣體調壓閥                （1個）

電磁閥                    （1個）

              濃度調節                 （1個）

電源指示燈               （1個）

臭氧指示燈               （1個）

風扇                     （6個） 現場裝置為準

臭氧輸出口               （1個）

冷卻水進口               （1個）

冷卻水出口               （1個）

流量計                   （2個）

電源保險                 （1個）

（二）、產品特點：

1、水冷+風冷雙冷設計

2、外殼為不銹鋼

3、利用氧氣為氣源，經過冷干過濾，臭氧濃度提高

4、臭氧量可調節

5、氧氣純度：≥80%

6、臭氧濃度：50-80mg/L

（三）、設備參數

機箱尺寸：700*750*1430MM

臭氧產量：200G/H

輸入電壓：220V（50HZ）

重   量：臭氧發生器：≤100KG

         無油空壓機：≤150KG

         冷 干 機：≤50KG

         儲 氣 罐：≤100KG

規   格：箱式

功   率：

臭氧發生器+制氧單元：1.5KW

無油空壓機：7.5KW

冷 干 機：0.8KW

冷干機：HTR-10HP，720*435*685mm

無油空壓機：Y132M-4 7.5KW 150KG左右

儲氣罐：     儲氣量：0.6立方，重量171KG  高度：加腳是2M，，直徑是0.8M

（四）：設備易損件：設備連接軟管、臭氧輸送抗氧化軟管（此種為抗氧化硅膠管三個月更換一次具佳）。設備出廠時，配備30米硅膠管，保險絲，曝氣頭

售后服務：設備保修壹年（易損件除外）設備如出現故障，購方需要說明設備情況，供方當日回應。

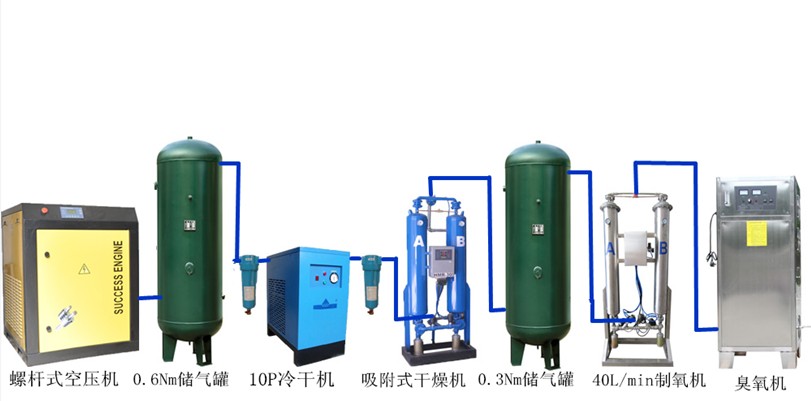

二、設備圖片
